さてさて、本日は左chの初段とドライバ段のチェックです！
果たして左chは無事なのでしょうか！
果たして左chは無事なのでしょうか！
チェック計画
１．初段電源（左）
２．初段＋ドライバ段（左）：本投稿
３．初段電源（右）
４．初段＋ドライバ段（右）
５．初段～終段
６．プロテクタ
７．各素子の整備/交換
８．バイアス、オフセット調整
まずは下準備。
 |
| 初段のプロテクタを解除しておきます。 |
 |
| 一度取り外したバリスタダイオードを再実装します。 ドライバ段に必要です。 |
 |
| 電源回りのジャンパ（赤青黒）を行います。ワニ口では不安全ですので。 |
下準備OKです。
それではDC解析します。初段のオフセット調整ボリュームのmin/max値が理論値の範囲に収まっているか確認します。（計算はこちら）
 |
理論値：-109～5.80[mV]
実測値：-108～-2.10[mV]
ん～～～Max値が微妙ですね・・・
初段差動1段目の2SA798のベース電流が結構流れてしまっているか・・・？
もしくは電圧範囲を制限しているダイオード（下記図）のVfがｱﾔｼｲ？

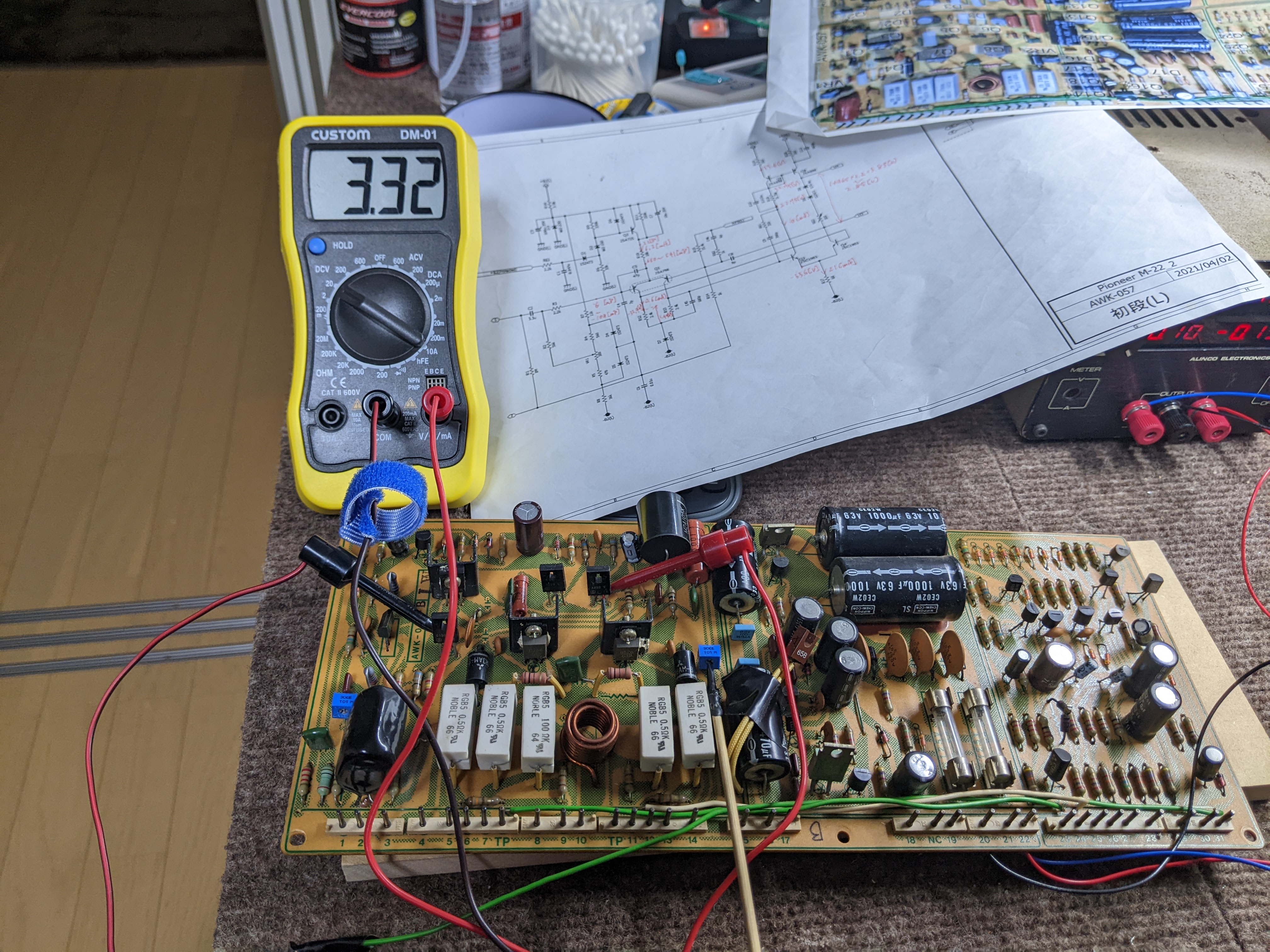

お次はバイアス調整ボリュームのmin/max値の確認です。
理論値：2.85～3.85[V]
実測値：2.91～3.32[V]
こちらは大丈夫そうですね！
次にAC解析してみます。オシロのch設定はCH1:In、CH2:Outです。
 |
| 初段2段目出力OK |
 |
| ドライバ段出力OK！ |
