どうも、新型コロナのワクチン接種１回目で仕事を休むほどの副反応にさらされたtakaです。

前回は状態確認を行いました。今回はオフセット調整を行っていきたいと思います。

それではいってみよ～！

DCオフセットを確認したところ±20[mV]程度のふらつきが確認されました。1台目と同様なので同様の処置を行います。

（これが怪奇現象を発生させることになるとは思いもよらず・・・）

オフセットのふらつき処置は１台目をご覧ください。ここからは１台目の記事には記載していない内容を記載していきます。

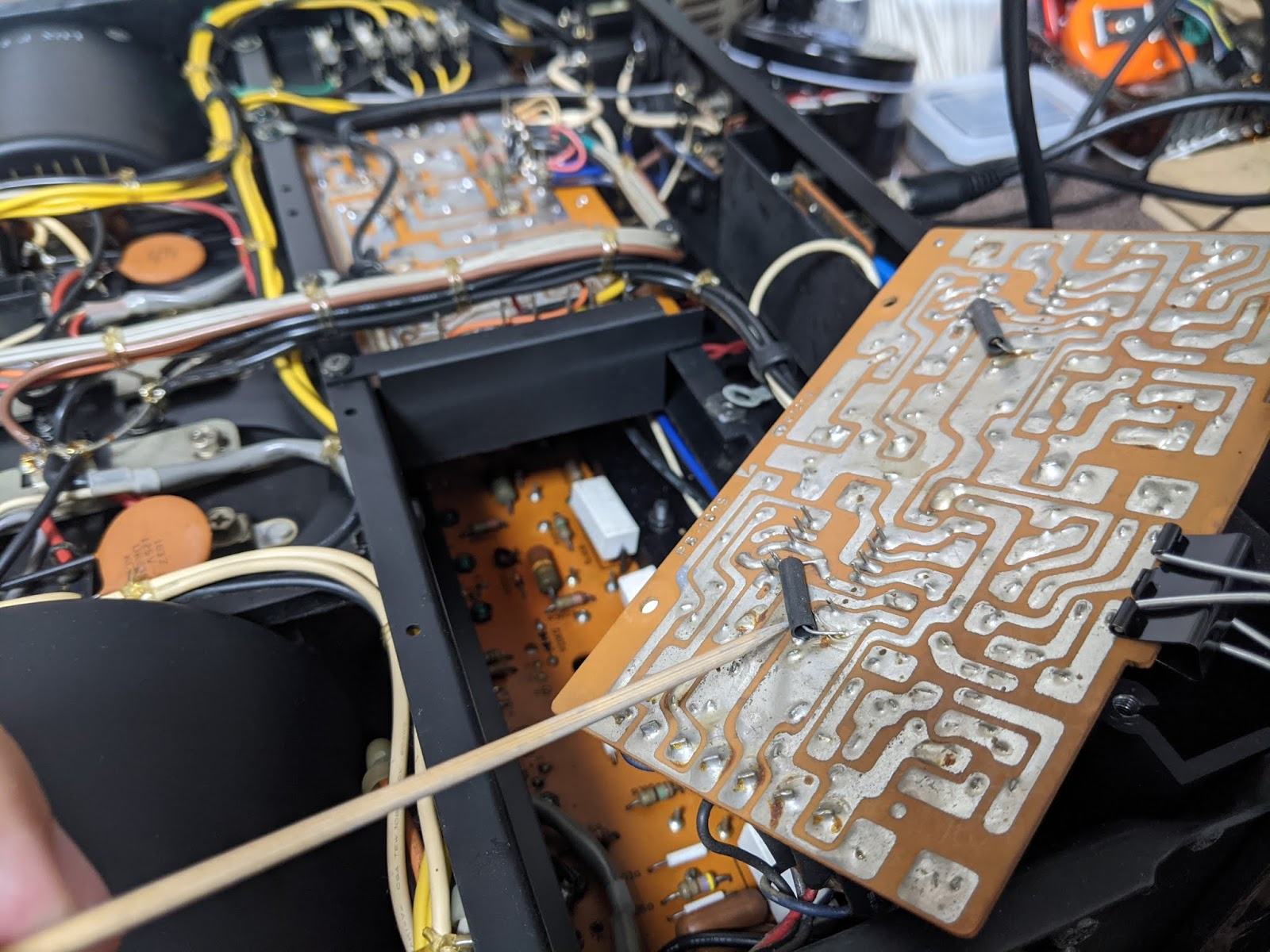

ふらつきの原因はこの初段１段目の差動モジュール（DML-01）です。

このモジュールの素子を交換すればふらつきは落ち着くのですが・・・

１台目のオーナー様から下記メッセージが

ええええええええええええええええええ(´・ω・`)

もちろんDCオフセットは数[mV]まで抑え込んでおり、ふらつきも改善していることを確認しオーナー様へ送り返しています。

つまり・・・

はい。これがなぜかを突き止めるために2台目のオーナー様に提示したのが条件3です。1台目と同じ個所を同じ素子へ交換しました。当然ながらDCオフセットのふらつきはおさまり、数[mV]におさえこめているので、入力信号（1kHz）の振幅を徐々に大きくしてみると・・・

再現しました。不幸中の幸いです・・・

交換したのはたった１素子です。初段の差動部分ですので”たった”では済まないのはわかりますが・・・

とりあえず初段１段目（DML-01）の回路図を読んでみます。

回路図には誇らしげにI.Cの記載が・・・

ということで実基板から回路図を起こしました。

欠番はNCです。

サービスマニュアルの回路図には疑似定電流源の120[kΩ]の抵抗の記載がなく、意味不明な回路図で混乱しましたが実基板には・・・

あやしいﾌﾞﾂが・・・

中にこの抵抗が隠れていました。

で、本題に戻ると、初段１段目は終段からNFBがかかる差動＋カスコードの構成になっています。差動はデュアルJFETのuPA63Hで構成されております。DCオフセットのふらつきはこのuPA63Hが原因でuPA68HAへ交換することで収まります。

が、入力振幅が大きくなるにつれてDCオフセットランプが点灯します。不思議なのは、交換していないch側だけに入力を与えてもDCオフセットランプが点灯してしまうことです。

・・・・・・・・・・・・？？？？？？？？？？？？？？

今回は以上です！

これは沼にはまる予感が・・・

次回以降で解決できるのでしょうか！乞うご期待！
