　このアンプのまとめページはこちら

どうもtakaです。最近わが子が妻のお腹の中で元気に暴れています。もう愛おしくてたまりません😆

さて、今回はイギリスの息の長いパワーアンプ405-2の改造依頼です！

足跡はこちら。

終段がNPNだけで構成されていたりと時代を感じる回路構成になっております。

今回は一瞬で完了予定だったのですが思いもよらぬところでつまずきました・・・

分解

コンパクトなアンプで分解に躓くとは思いもよりませんでした・・・

とてもコンパクトなパワーアンプですね！

RCAとDINのどちらかにソースを接続します。
内部で直結されています。

アンプを裏返し左右２か所のネジを外すだけで蓋が空きます

恥ずかしながら知らなかったのですがこのアンプはイギリス製ということで写真のネジが実は特殊ネジです。後ほど紹介しますが専用のドライバが必要で、普通のプラスドライバだと一発で舐めます。すでに一度分解されているようでほぼすべてのネジが舐めておりました・・・・

内部はこんな感じで非常にシンプルです。

基板モジュールを取り出すために本体の左右のパネルを取り外したいのですが・・・

ドライバーが入らない&特殊ネジ😭

写真の様に斜めに普通のドライバで回したのでしょうか、完全にナメておりほとんど締め付けできていません。幸か不幸かそのおかげで簡単にネジを外せましたが組み立てられないので後ほど紹介する工具で対応します。

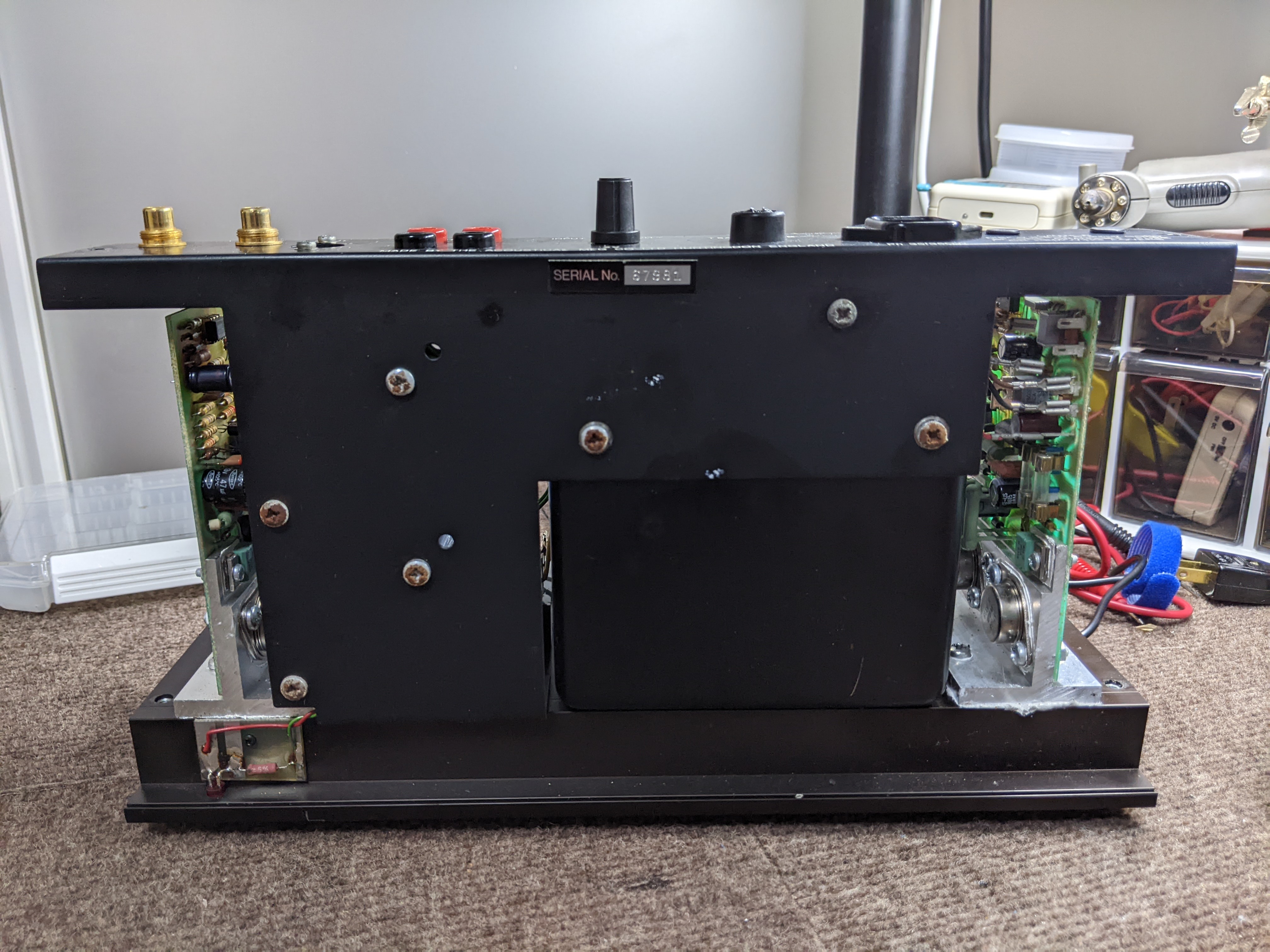

両サイドのパネルを取り外すとこんな感じです

モジュールを取り外すにはこのネジを外す必要がありますがキャパシタが邪魔で工具が入りません。

ということでキャパシタをバンドごと外しますので左4つのネジを外します。

これで斜めですがドライバーが入ります。
先ほど同様、すでにゆるゆるのため斜め刺しでも簡単に緩みます。

両chのモジュールを取り出しました！

左右でまったく同一の基板です。
TO3のトランジスタは終段ですがどちらもNPNです。
コンプリが存在しなかったり、NPNよりも性能が悪い時代ということで、
NPNをPNPとして使用できるようインバーテッドダーリントン接続で使用しています。

ソケット化して完了のはずが・・・

片chの基板の一部が焦げています・・・

パターンも焼損したようで半田をもって修正した形跡があります。

半田を除去し状態を確認してみると、パターンが完全に浮いていました・・・

この抵抗が原因のようです。抵抗自体もひび割れています・・・

　回路図を追ってみると初段（OPアンプ）の電源を生成しているツェナー（抵抗の右）の電流を決定している抵抗でした。消費電力を計算してみます。降圧前が50[V]、降圧後（ツェナー電圧）が15[V]、ブリーダー抵抗が3.3[kΩ]ですので(50-15)^2/3.3=371[mW]となります。多分1/2[W]抵抗ですので定格の75%です。もう少し余裕が欲しいですね。

　OPアンプが交換されていることからOPアンプがショートモードで故障しこの電源回路も焼損したのではないかと予想されます。熱害だけであればパターンが剥げてしまうことは考えられないためです。

左右chの正負ともツェナーとブリーダー抵抗を交換します。
抵抗に近い電解キャパシタも交換します。
全て依頼者の方が選定しました！

タクマンの1[W]抵抗だそうです。キンピかな？

リードがとても太く1[mm]もありました！

サイズが全然違います😆

負側を交換しました。放熱性を少しでも上げるため浮かせて配置しています。

正側の素子とオペアンプを取り外しました。

交換後です！
キャパシタが近くなりすぎるため基板を加工しクリアランスを限界まで設けています。

パターン面の修復方法に悩みましたが結局単芯線で修正しました

リビルド

　分解時に説明したようにネジが特殊&場所が悪いため工具を揃えました。特殊ネジというよりもシェアが低いといったほうがいいかもしれません。よく見るプラスねじはフィリップスねじと呼ばれておりアメリカの規格です。イギリスではポジドライブねじという規格です。

　一見すると区別がつきませんがポジドライブはトルクがかかりやすい構造になっています。その構造がフィリップスねじのドライバではどう考えても舐めてしまう構造なのです。詳細は画像で調べてみるとわかりやすいです。とにかく、ポジドライブのドライバが必要です。Amazonなら何でも揃う！と思っていたのですが以外にラインナップが無く・・・
